Routing OSPF

Routing ospf merupakan salah jenis routing dynamik yg menggunakan algorima mengiriman paket data LS (Link State) yaitu penentuan rute pengiriman berdasarkan link tercepat yg membutuhkan cost paling rendah.

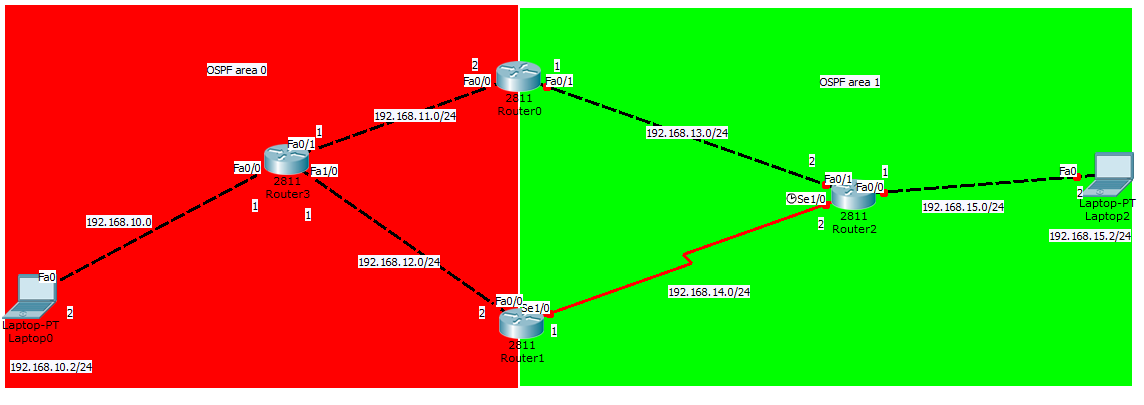

berikut ni adadlah contoh rancangan topology dengan perutingan OSPF

1. dari topology diatas masukkan settingan seperti dibawah in

>>Setting router 2 Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#int f0/0 Router(config-if)#ip add 192.168.15.1 255.255.255.0 Router(config-if)#no sh Router(config-if)#exit Router(config)#int f0/1 Router(config-if)#ip add 192.168.13.2 255.255.255.0 Router(config-if)#no sh Router(config-if)#exit Router(config)#int se 1/0 Router(config-if)#ip add 192.168.14.2 255.255.255.0 Router(config-if)#clock rate 64000 Router(config-if)#no sh Router(config-if)#exit >>Setting routing ospf di router 2 Router(config)#router ospf 1 Router(config-router)#net 192.168.13.0 0.0.0.255 area 1 Router(config-router)#net 192.168.15.0 0.0.0.255 area 1 Router(config-router)#net 192.168.14.0 0.0.0.255 area 1 Router(config-router)#exit Setting router 1 Router>en Router#conf t Router(config)#int se1/0 Router(config-if)#ip add 192.168.14.1 255.255.255.0 Router(config-if)#clock rate 64000 Router(config-if)#no sh Router(config)#int f0/0 Router(config-if)#ip add 192.168.12.2 255.255.255.0 Router(config-if)#no sh Router(config-if)#exit Router(config)#router ospf 1 Router(config-router)#net 192.168.12.0 0.0.0.255 area 0 Router(config-router)#net 192.168.14.0 0.0.0.255 area 1 Router(config-router)#exit Setting router 3 Router(config)#int f1/0 Router(config-if)#ip add 192.168.12.1 255.255.255.0 Router(config-if)#no sh Router(config-if)#exit Router(config)#int f 0/1 Router(config-if)#ip add 192.168.11.1 255.255.255.0 Router(config-if)#no sh Router(config-if)#exit Router(config)#int f0/0 Router(config-if)#ip add 192.168.10.1 255.255.255.0 Router(config-if)#no sh Router(config-if)#exit >>Setting routing ospf di router 3 Router(config)#router ospf 1 Router(config-router)#net 192.168.10.0 0.0.0.255 area 0 Router(config-router)#net 192.168.11.0 0.0.0.255 area 0 Router(config-router)#net 192.168.12.0 0.0.0.255 area 0 Setting router 0 Router>en Router#conf t Router(config)#int f0/0 Router(config-if)#ip add 192.168.11.2 255.255.255.0 Router(config-if)#no sh Router(config-if)#exit Router(config)#int f0/1 Router(config-if)#ip add 192.168.13.2 255.255.255.0 Router(config-if)#no sh Router(config-if)#exit Router(config)#router ospf 1 Router(config-router)#net 192.168.11.0 0.0.0.255 area 0 Router(config-router)#net 192.168.13.0 0.0.0.255 area 1 Router(config-router)#

2. kemudian setting masing masing PC seperti berikut

Setelah semua selesai coba anda cek kirim data antar PC dan amati jalur pengiman data lewat mana??
